Сильфонный компенсатор ППУ (СКУ)

Сильфонные компенсаторы (компенсационные узлы) в ППУ изоляции (СКУ в ППУ) предназначены для компенсации линейных расширений, возникающих при температурной деформации тепловой сети. Эти фасонные изделия устанавливаются на теплотрассе между неподвижных опор.

При установке СКУ в ППУ используются специальные направляющие опоры, позволяющие компенсационному узлу свободно перемещаться вдоль оси трассы и защищающие его от боковых и вертикальных перемещений.

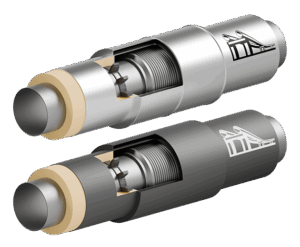

СКУ в ППУ представляет собой гофрированную «гармошку» из нержавеющей стали (КСО — компенсатор сильфонный осевой), с приваренными к ней стальными патрубками, и изолированную пенополиуретановой оболочкой с гидрозащитным покрытием. Внутри конструкции сам компенсатор дополнительно защищен металлическим кожухом.

Для строительства тепловой сети методом подземной прокладки сильфонные компенсаторы покрывают полиэтиленовой оболочкой (СКУ в ППУ-ПЭ), при надземной прокладке — оцинкованной (СКУ в ППУ-ОЦ).

Сильфонные компенсаторы различаются техническими характеристиками. Они могут быть предназначены для установки в системы с давлением до 1,6 МПа и до 2,5 МПа. По компенсирующим способностям устройства принято разделять на две группы:

• СКУ-1;
• СКУ-2.

Первый обладает меньшей компенсирующей способностью, а второй — большей.

Размеры и вес

Условный диаметр стальной трубы, мм	Наружный диаметр стальной трубы, мм	Длина компенсатора (приблизительная) L, мм		Компенсационная способность, мм	Масса узла, кг
Dy	d	1 секц	2 секц	±	Тип 1	Тип 2
50	57	1010	1150	25-140	21,3	21,4
70	76	1020	1190	25-160	25,8	26
80	39	1300	1460	25-180	30,5	30,7
100	108	1500	1680	50-240	41,2	41,5
125	133	1365	1700	50-260	57,5	58
150	159	1440	1770	50-300	68,2	68,9
200	219	1645	2020	80-320	134,1	135,1
250	273	1550	1980	30-360	194,1	134,6
300	325	1850	2180	80-360	245,1	244,8
400	426			80-388	413	418,4
500	530			200-408	580,3
600	630			200-420	739,4
700	720			210-428	863,6
300	320			210-440	1085,4	1052
900	920			210-440	1284,9	1263,9
1000	1020			220-460	1295

Технические характеристики узлов зависят от типов применяемых сильфонов (по данным заводов- изготовителей). Масса узлов указана ориентировочно и зависит от типа применяемых сильфонов.

Пример заказной спецификации

Компенсационный односекционный (двухсекционный) сильфонный узел в ППУ изоляции и полиэтиленовой оболочке 125 мм для трубопровода 57 мм на давление 1,6 Мпа

СКУ1 16-57/125/25(+-12,5) ППУ-ПЭ СОДК / без СОДК
